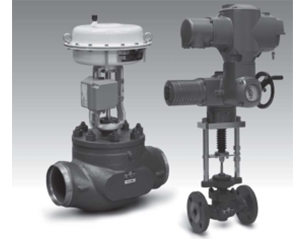

RV300系列调节阀
发布时间：2020-05-07 02:27:45浏览次数：1912
1、应用
RV300系列电/气动调节阀适用于工业过程中的各种液体,气体及蒸汽的控制和切断。该系列调节阀符合DIN和ANSI标准的要求，广泛应用于化工、石化、电力、冶金、制药、轻工等领域。
公称通径DN15~400 1/2″~16″
压力等级PN16~63 ANSI Class150~600~900~1500
温度范围-20℃~550℃
详细介绍：1、应用
RV300系列电/气动调节阀适用于工业过程中的各种液体
,气体及蒸汽的控制和切断。
该系列调节阀符合DIN和ANSI标准的要求，广泛应用于化
工、石化、电力、冶金、制药、轻工等领域。
公称通径DN15~400 1/2″~16″
压力等级PN16~63 ANSI Class150~600~900~1500
温度范围-20℃~550℃
2、特点
RV300系列调节阀有V-Port、多孔式、压力平衡式、多
级减压式等形式的阀芯，能满足各种工况的要求。
RV300系列调节阀阀芯采用锻打后再加工的工艺，提高
了阀芯材质的密实度增强阀芯的抗冲刷能力。
1．V-Port阀芯:V型开口阀芯采用高速水射流精密加工
技术加工，极大的提高了加工精度，保
证了流量曲线的精确性。同一规格的调
节阀只要改变V形窗口的形状就可以改变
流量曲线和流通能力。
2．多孔式阀芯:采用不规则开孔技术，有效的保
护了阀内件不受流体的空化，气蚀现象的
破坏，大大地延长了调节阀的使用寿命。
3．压力平衡式:压力平衡式阀芯应用于压差较大的场合，阀
芯采用压力平衡式的设计消除了介质压差给
阀芯的不平衡力，从而降低了调节阀执行机
构所需的输出力。
4．多级减压式:独特的多级减压技术使减压效果更明显、
突出。每级减压最大可达4.0~5.0MPa,最多可
达4级.
3、技术参数
系列：RV/UV320 / RV/UV330
阀门类型：单座直通控制阀
公称通径：DN15-400
公称压力DIN/ANSI:PN16-63/Class150-600-900-1500
阀体材质DIN/ANSI:铸钢1.0619（GP240GH）1.7357(G17CrMo5-5)A216WCB/A217 WC6 / 不锈钢1.4581（GX5CrNiMoNb19-11-2）A351 CF8M
阀座/芯材质DIN/ANSI:1.40208/17023.6 1.4028/422906.5 410 / 1.4571/17348.4 1.4581/422941.4 316Ti
工作温度：－20－550℃ / -20-550℃
连接方式：EN092-1(4/2002)标准/ANSI 焊接 或 法兰
阀芯类型：V-Port带减压孔特定形状
流量特性：EQ%、线性、LDM Spline、快开
Kvs值：0.01－1600m3/h
泄漏等级：IV级EN 1349标准＜0.01%kvs 金属－金属密封 / V级EN 1349标准＜0.001%kvs 金属－PTFE密封
泄漏等级：IV V VI级 EN 13060标准
调节比：50:1
填料：O型环EPDM(Exp.graphite)(Tmax=550℃) PTFE填料（Tmax=260℃）石墨填料（波纹管密封Tmax=550℃）特殊介质填料
*材质可选304、316、316L、Monel、Hastelloy-B/C及其他合金材质
**采用抗低温材质最低可达－200℃
